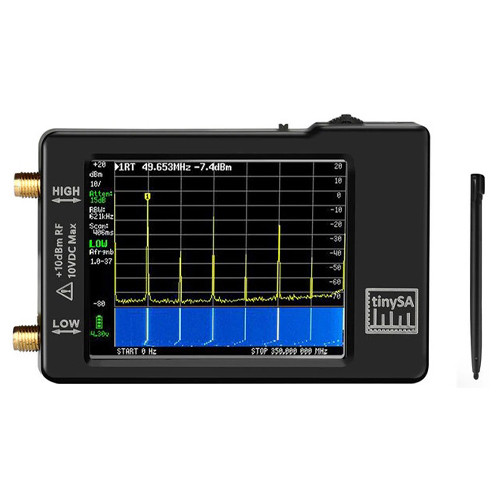

Векторний аналізатор ланцюгів 100 кГц-960МГц, генератор сигналів TinySA

Компактний аналізатор частотного спектра та генератор сигналів TinySA надасть передові можливості у сфері спектроаналізу. Прилад охоплює універсальний діапазон частот, даючи змогу аналізувати та досліджувати різноманітні джерела сигналу та частоти. Висока чутливість забезпечує чітке та надійне виявлення навіть слабкого радіосигналу, а можливість програмування аналізу за допомогою USB-кабелю дасть змогу створювати програми для керування функціоналом приладу.

Для отримання додаткової інформації, відеороликів і програмного забезпечення відвідайте вебсайт виробника.

Характеристики аналізатора спектра:

• Кількість режимів введення/виведення: 4
• Роздільна здатність: від 3 до 600 кГц
• Фазовий шум: -83 дБн/Гц зі зміщенням 10 кГц, -98 дБн/Гц, зміщення 100 кГц
• Середній рівень шуму (роз'єм High/роз'єм Low): -163 дБм / Гц, -146 дБм / Гц

Характеристики високого вхідного сигналу:

• Частотний діапазон: 240 МГц — 960 МГц
• Опір: 50 Ом
• Регульоване ручне й автоматичне загасання вхідного сигналу від 0 до 31 дБ із кроком 1 дБ
• Максимальний рівень вхідного сигналу: + 10 дБм, без загасання
• Роздільна здатність детектора потужності: 0.5 дБ
• Фільтри роздільної здатності ручного вибору: 3, 10, 30, 100, 300 і 600 кГц
• Фільтри роздільної здатності автоматичного вибору: 1 з 57
• Швидкість сканування: >1000 точок/сек (з фільтром максимальної роздільної здатності)
• Автоматична оптимізація фактичних точок сканування

Характеристики низького вихідного сигналу:

• Синусоїдний вихід: < -40 дБ
• Діапазон вихідної частоти: від 100 кГц до 350 МГц
• Рівень вихідного сигналу: від -76 до -6 дБм із кроком 1 дБ

Характеристики високого вихідного сигналу:

• Форма сигналу: прямокутний
• Діапазон вихідної частоти: 240-960 МГц
• Рівень вихідного сигналу: від -38 дБм до +13 дБм

• Сенсорний дисплей із діагоналлю 2.8 дюйма та роздільною здатністю 320 x 240 точок
• Комунікаційні інтерфейси: USB Type-C
• Матеріал корпусу: пластик
• Живлення: вбудований акумулятор ємністю 650 мА·год, заряджання через роз'єм
• Розміри: 9.7 x 6 x 1.6 см
• Вага комплекту: 250 г
• Комплектація: векторний аналізатор TinySA, телескопічна SMA-антена, два SMA-кабелі, кабель USB Type-C, медіатор із ремінцем і пластиковий стилус
