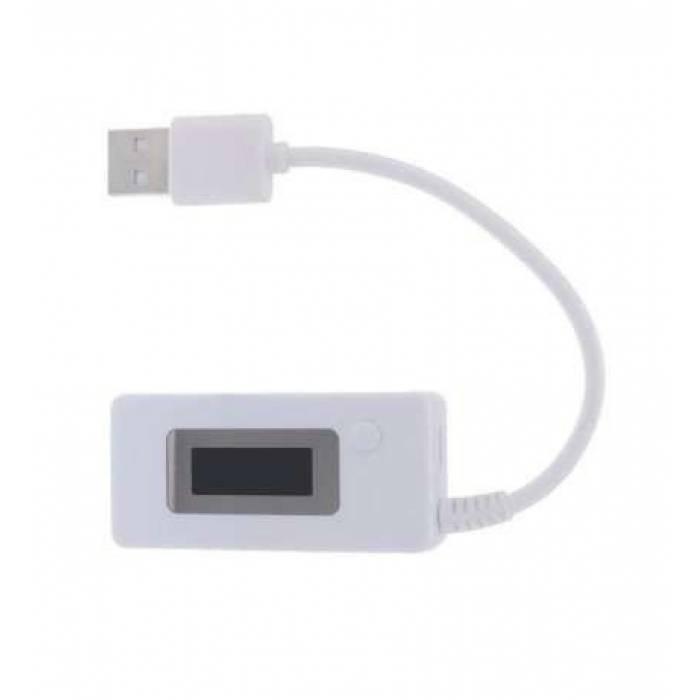

USB тестер струму, напруги, споживаної енергії

Сфери застосування USB-тестера напруги, струму та споживаної енергії, приладу моделі KCX-017:
- вимірює напругу комп'ютерних портів USB;
- виміряє вихідну напругу адаптера живлення з виходом USB;
- вимірює струм заряду різноманітних пристроїв (планшета, телефона, Powerbank тощо);
— вимірює й записує, скільки енергії споживає той чи інший пристрій.
Щоб скористатися тестером, під'єднайте його в комп'ютерний порт USB або у вихід USB на адаптері живлення. Допускається значення вихідної напруги на адаптері живлення — максимум 7 В. Коли джерело живлення під'єднається до тестера, увімкнеться РК-дисплей і прилад почне вимірювати поточну напругу. Джерело живлення під'єднує до тестера не тільки за допомогою інтегрованого кабелю USB, але й за допомогою розташованого поруч microUSB-порту.
Потім у порт USB на тестері під'єднується споживач. Це пристрій, у якого напруга живлення — від 3 до 7 В, а струму він споживає максимум 3,5 А. Щойно почнеться споживання струму під'єднаним пристроєм, РК-дисплей тестера тут же покаже значення цього струму в амперах і кількість споживаної енергії в міліамперах на годину. Значення вхідної напруги водночас несуттєво просідає: наскільки сильно — залежить від того, наскільки якісні провідники та яке джерело живлення використовується.
Керують тестером USB моделі KCX-017, використовуючи кнопку, розташовану на фронтальній частині приладу праворуч зверху. За допомогою кнопки відбувається перемикання з однієї комірки пам'яті на іншу (всього їх 10) й обнулення записаних в комірки результатів. Пам'ять зберігає інформацію про те, скільки енергії в міліамперах на годину споживає пристрій. Значення комірки містяться в межах 1-19999 мА/год. Оскільки тестер обладнаний енергонезалежною пам'яттю, дані в ньому зберігаються навіть після того, як живлення було вимкнене. Якщо у разі вимірювання напруга живлення з якихось причин вимкнеться, а потім увімкнеться знову, прилад продовжить підраховувати споживану енергію далі з того місця, на якому зупинився, а не почне заново.
Щоб перемкнутися між комірками, двічі натисніть кнопку, дисплей заблимає. Одинарним натисканням перемикайтеся на наступну за порядком комірку, не зкидаючи значення поточної. Щоб вийти з режиму перемикання, натисніть кнопку двічі. Знизу праворуч на дисплей виводиться номер комірки — 0-9.
Якщо потримати натисну кнопку понад 5 секунд, скидання записане значення наступним за допомогою комірки. Наприклад, Ви перебуваєте на 1 комірці та водночас утримують кнопку понад 5 секунд — дані зітруться з 2-ї комірки та Ви перейдете до неї.
Тестер обладнаний 3 роз'ємами:
- USB-портом «мама», до якого під'єднують пристрої живлення;
- microUSB-портом «мама» для вхідної напруги;
- USB-конектором «тато» для вхідної напруги.

Характеристики:

найменування моделі: KCX-017;
напруга на вході: від 3 В до 7 В;
споживання струму: 50 мА;
напруга на виході: від 3 В до 7 В;
комутує струм: максимум 3,5 А;
використовується для вимірювання: напруги, струму, споживання енергії;
вимірювання з похибкою: 1/%;
тип пам'яті: енергонезалежна, кількість комірок — 10 шт.;
значення в осередках пам'яті: 1-19999 мА/год;
тип дисплея: РК-дисплей, підсвітка синя;
габарити: 5,5 х 2,8 х 1,5 см;
вага тестера: 26 г;
колір корпусу тестера: білий.
