Тестер мережі RJ45 RJ11 BNC USB AM-BM, C1047, докладний аналіз

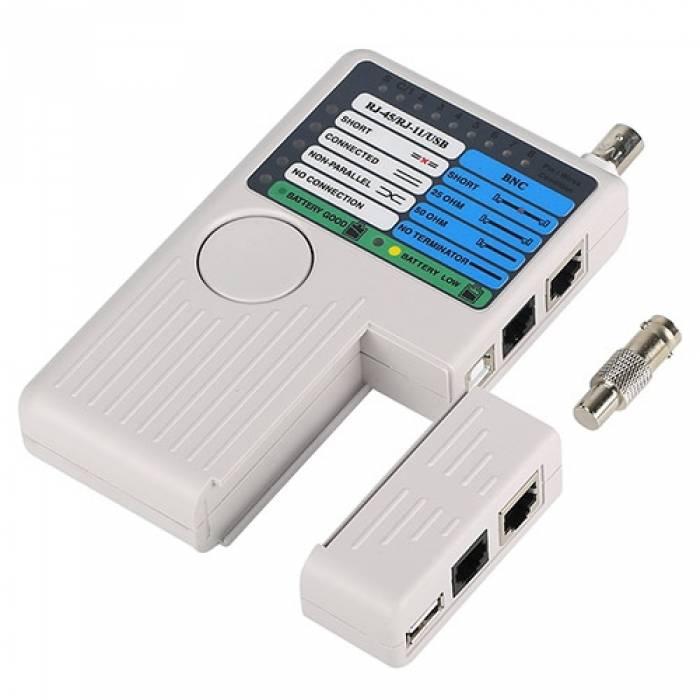

Тестер дає змогу перевірити стан провідників кабелю та дізнатися тип несправності з'єднання. Пристрій для тестування стану кабелів має два блоки — основний і віддалений. Віддалений блок відстібають від основного та під'єднують до нього другий кінець кабелю, який піддається перевірці.

Керувати тестером дуже просто, а отримані результати наочно та зрозумілі. Щоб запустити тестування, натисніть велику центральну кнопку, розташовану на корпусі тестера. Слідкуйте за світлодіодними індикаторами, які показують стан провідників, що тестуються, та показують результати перевірки з'єднань.

Тестер отримує живлення від батарейки «Крона» 9 В. Вона не входить до комплекту постачання. Відсік для елемента живлення розташовується під кришкою в нижній частині корпусу основного блока. Функція автоматичного вимкнення тестера зберігає заряд батарейки.

У комплекті постачання є також чохол зі штучної шкіри для транспортування тіста.

Функції кабельного тестера:

— перевіряє екрановані (STP) та неекрановані (UTP) LAN-кабелі. Якщо світлодіод S горить, отже, кабель екранований.

— тестує USB-кабелі, у яких на одному кінці роз'єм типу А, а на іншому — типу В.

— тестує лінії 10BASE-2 (BNC).

— перевіряє дві віддалені точки. Водночас віддалений блок необхідно приєднати до основного.

— у разі виведення результатів тесту прилад видає звуковий сигнал.

— є функція відбиття хвильового опору 25 або 50 Ом.

- виявляє коротке замикання.

— працює з прямими та перехресними з'єднаннями.

— світлодіоди сигналізують про зв'язки та вади провідників, показують контакти.

— у роз'ємів RJ-11/RJ-45 є напилення у формі позолоти.

— тестує RJ-45/RJ-11/BNC кабелі завдовжки не більш ніж 91 метр.

— має ергономічний дизайн, компактні розміри, є портативним приладом кишенькового типу.

— світлодіодна індикація дає змогу контролювати ступінь зарядженості батареї. Якщо світлодіод горить зеленим, заряд гарний, якщо ж жовтим — заряд слабкий, батарейка скоро розрядиться.

Тестування RJ-11/RJ-45, USB

Один кінець кабелю з'єднується з основним блоком, а інший — з віддаленим. Натиснувши кнопку, вже через одну-дву секунди Ви отримаєте результати перевірки.

Варіанти результатів:

SHORT — попередження про коротке замикання. Прилад видає три звукові сигнали, світлодіод світиться червоним. Загоряються світлодіоди замкнутих провідників.

CONNECTED — все гаразд. Один звуковий сигнал, світлодіод світиться синім. У верхній частині виводиться список усіх робочих контактів (у RJ-45 — 8, RJ-11 — 2-4-6, USB — 4).

NON-PARALLEL — наявність перехресного з'єднання. Світиться оранжевий світлодіод, двічі подається звуковий сигнал. Виводиться інформація про з'єднані контакти.

NO CONNECTION — немає з'єднання, обриву. Один звуковий сигнал, світиться жовтогарячий світлодіод. Такий результат з'явиться також, якщо Ви через помилку під'єднайте віддалений блок не до того кабелю, який тестується.

Тестування лінії 10BASE-2 (BNC)

Один кінець під'єднується до BNC на основному блоці, до другого під'єднується термінатор BNC, який входить до комплекту постачання. Здійснивши під'єднання, натисніть кнопку для старту перевірки.

Можливі результати:

SHORT — попередження про коротке замикання. Прилад видає три звукові сигнали, світлодіод світиться червоним.

25 OHM — є з'єднання, 25 Ом. Один звуковий сигнал, горить синій світлодіод, показує контакти.

50 OHM — є з'єднання і з одного боку — термінатор на 50 Ом. Один звуковий сигнал, світиться жовтогарячий світлодіод, показує контакти.

NO TERMINATOR — немає з'єднання, обривання. Один звуковий сигнал, світиться жовтогарячий світлодіод.

Характеристики:

• розміри тестера (два блоки в складі): 14,3 (16 з BNC) х 8,5 х 2,6 см;

• роз'єми на основному блоці: RJ-11, RJ-45, BNC, USB (тип B);

• роз'єми на віддаленому блоці: RJ-11, RJ-45, USB (тип A);

• довжина тестованих ліній RJ-45/RJ-11/BNC: не більш ніж 91 м;

• живлення: батарея «Крона» 9 В;

• вага тестера (два блоки): 153 г (без батарейки);

• вага комплекту постачання: 252 г;

• розміри паковання: 22,5 х 11 х 4,3 см;

• колір корпусу: світло-сірий.
