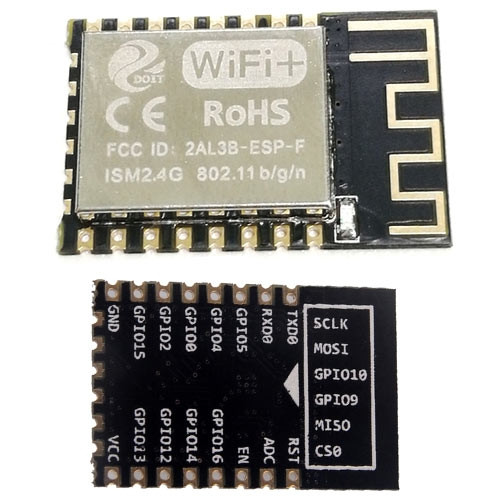

Wi-Fi модуль, трансивер ESP8266 ESP-12F, Arduino

Версія ESP-12F — поліпшена антена та плата (тепер багатошарова).
Цей модуль є просунутою версією модуля ESP8266-12 з узгодженим вихідним каскадом і антеною, що неабияк збільшило чутливість і радіус дії. На модулі так само виведені користувацькі виходи GPIO, що ще більше розширює можливості побудови на цьому модулі систем "розумний будинок" і "розумних речей".

Більшість модулів мають своє розташування виводів і вони не завжди бувають підписані, що вкрай ускладнює роботу з ними. Цей модуль має підписані висновки, що полегшує його використання. Від модуля ESP-07 відмінність полягає в застосуванні антени, виробленої на друкованій платі. На відміну від молодших моделей, є більша кількість портів GPIO, а також режим сну з вкрай низьким споживанням. Для використання модуля з безпайними макетними платами потрібен перехідник, оскільки в модуля крок виведення 2 мм а не 2,54 як у макетних плат.

• Мікромодуль: ESP8266MOD
• Повна сумісність виводів із ESP-12
• Напруга живлення: 1.7-3.3В
• Робоча частота: 2.4 ГГц
• Потужність випромінювання: +24dbm
• Порти GPIO: доступні у всіх виробленнях модуля з кроком 2.0 мм
• Тип антени: вбудована
• Бездротові режими:очка доступу/softAP/SoftAP + точка доступу
• Бездротовий протокол: 802.11 b / g / n
• Підтримка безпеки: Wi-Fi @ 2.4GHz, підтримка WPA/WPA2 режима безпеки
• Керування: вбудованими АТ-командами

Розміри плати:

Розпинування:

Схема під'єднання до ПК:
